Снігоприбиральна машина

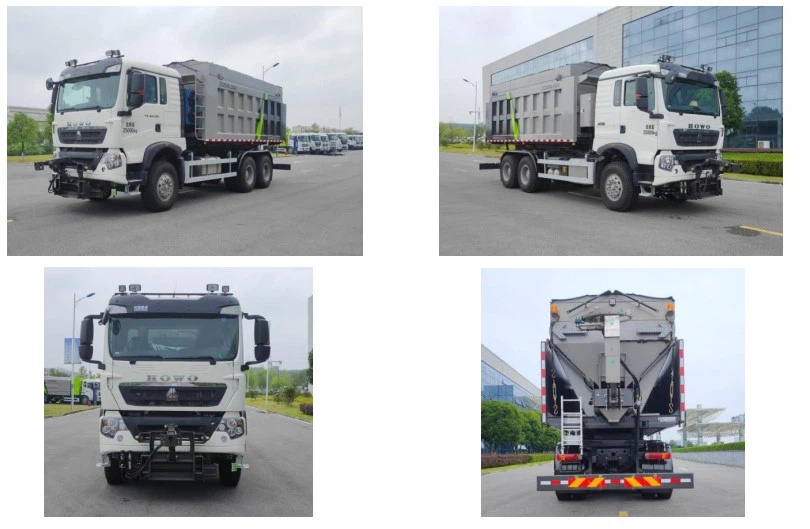

Снігоприбиральна машина ZBH5250TCXZZE6 — це багатофункціональний снігоочисник, розроблений компанією Changsha Zoomlion Environmental Industry Co., Ltd. на основі європейських та американських передових технологій та для задоволення попиту ринку. Транспортний засіб переобладнано шляхом додавання роликової щітки, снігоочисної лопати, розкидача, гідравлічної системи, електричної системи та інших компонентів на основі шасі II класу SINOTRUK. Снігоприбиральна машина поєднує в собі кілька функцій, таких як відштовхування снігу, прибирання снігу, розподіл твердого снігоплавного агента тощо. За основними характеристиками, надійністю і безпекою його продукція перевершує аналогічні вітчизняні вироби. Автомобіль має різноманітні функції, високу ефективність та енергозбереження.

Функціональний огляд
Спереду необов’язковим є підметальний чи сніжний лопата; Задня частина оснащена великим розкидувачем, який підходить для тривалої роботи з видалення снігу та льоду

Сфера застосування

Застосування: застосовується для різних умов прибирання снігу, таких як міські дороги, швидкісні, кільцеві дороги, пандуси, шосе, аеропорти тощо.

Mструктура та експлуатаційні характеристики

1,Chassis
Шасі. Прийнято шасі 25-тонного класу II серії SINOTRUK TX з передовими технологіями, надійною якістю та міцною несучою здатністю. Стандартний пакет холодної зони забезпечує продуктивність холодного запуску шасі.
двигун. Рядний шестициліндровий дизельний двигун Weichai з рідинним охолодженням, наддувом і проміжним охолодженням, безпосереднім уприскуванням з моделлю wp10h400e62 (номінальна потужність 294 кВт) прийнято для виконання вимог експлуатації в різних умовах прибирання снігу.

• Гідравлічна система використовує чутливу до навантаження систему, яка є ефективною та енергозберігаючою;

• Гідравлічний насос, гідравлічна група клапанів і двигун повинні приймати гідравлічні деталі міжнародних відомих брендів;

• Гідравлічний насос використовує плунжерний насос змінного об’єму з функцією зворотного зв’язку навантаження, з високою ефективністю та малими втратами потужності;

• Гідравлічна система оснащена функцією відключення тиску, щоб уникнути переповнення високого тиску, зменшити нагрів системи та ефективно захистити надійність системи;

• Снігоприбиральні машини та інструменти мають набір гідравлічної системи з високою інтеграцією та надійністю;

• Гідравлічні трубопроводи та з'єднання повинні бути відомими міжнародними брендами;

• Гідравлічна система оснащена пристроями фільтрації і тепловідведення високого тиску для забезпечення нормальної та надійної роботи масляного контуру. Радіатор автоматично регулюється елементом регулювання температури для забезпечення безперервної та тривалої роботи.

• Має функцію сигналізації високої температури масла та низького рівня масла;

• Має функцію примусового відведення тепла;

• Має функцію сигналізації високого тиску.

• 4. Електрична система керування:

• Інтегрована модульна інтелектуальна система керування шиною використовується для електричного керування. Шина Can використовується для зв'язку між контролером, екраном дисплея, рукояткою керування та шасі, щоб значно оптимізувати схему керування. Програма керування екраном дисплея має функції діагностики несправності, тривоги про несправність, запиту про статус IO, вибору режиму роботи, налаштування параметрів, роботи в режимі реального часу та моніторингу параметрів у режимі реального часу. Стан роботи зрозумілий з першого погляду.

• Ø зручніше додавати або зменшувати функціональні модулі. Відповідні функціональні модулі можна додати або зменшити лише шляхом виконання відповідних налаштувань на екрані дисплея.

• Ø професійна промислова ручка прийнята для роботи, що робить операцію простішою та зручнішою та покращує безпеку керування. Усі операції можна виконувати в кабіні, що робить експлуатацію більш комфортною.

• Ø ключовими елементами є відомі міжнародні бренди, які можуть надійно керувати машинами та інструментами, а робота всієї системи є безпечною, стабільною та надійною.

(Домашня, передня) низькошвидкісна роликова щітка (прямий привід, опція):

• Ø ширина щетини ролика: 3700 мм, діаметр щетини: більше або дорівнює 815 мм; Швидкість обертання щітки: більше або дорівнює 250 об/хв;

• Роликова щітка приймає каркасну структуру в цілому, з високою міцністю та хорошою надійністю;

• Ø роликова щітка має гнучку структуру з'єднання «занурений двигун плюс поліуретан», з високою ефективністю передачі, ефективним захистом двигуна та зручним і швидким розбиранням;

• Ø роликова щітка може реалізувати відхилення вліво і вправо на 25 градусів;

• Ø має плаваючу функцію та може автоматично вирівнюватися відповідно до дорожніх умов, щоб уникнути перешкод та зменшити вібрацію та шум;

• Ø роликова щітка має функцію автоматичного зворотного підйому;

• Ротова щітка з функцією сигналізації тиску заземлення;

• Ø щетинки спеціальної форми з однокристальною збіркою. Щетина змішана з поліпропілену та сталевого дроту, зі зносостійкістю, хорошою еластичністю, стійкістю до вигину та без пошкодження дорожнього покриття;

• Ø роликова щітка має функцію натискання на голівку щітки, яка регулюється гідравлічним циліндром, а зазор між мітлою та землею можна регулювати, щоб ефективно покращити коефіцієнт використання щітки;

• Ø пневматична шина прийнята для опорного колеса для підмітання валків, яке має хорошу амортизацію та стабільність. Опорне колесо оснащено пружиною і має функцію автоматичного повернення;

• Ø рулонна мітла і шасі з'єднані за допомогою приводу, що зручно для монтажу та розбирання без будь-яких допоміжних інструментів, і може бути виконано однією людиною протягом 3 ~ 5 хвилин;

(Домашня, передня) низькошвидкісна роликова щітка (ланцюговий тип, опція):

• Ø ширина щетини ролика: 3700 мм, діаметр щетини: більше або дорівнює 915 мм; Швидкість обертання щітки: більше або дорівнює 250 об/хв;

• Роликова щітка приймає каркасну структуру в цілому, з високою міцністю та хорошою надійністю;

• Ø режим руху роликової щітки: використовується подвійний гідравлічний двигун і двигун плюс ланцюг. Двигун розміщений всередині загальної рами для ефективного захисту двигуна та запобігання зіткненню двигуна;

• Ø роликова щітка може реалізувати відхилення вліво і вправо на 32 градуси, має функцію плавання, може автоматично вирівнюватися відповідно до дорожніх умов, відіграє роль уникнення перешкод, а також може грати роль амортизації та зниження шуму;

• Ротова щітка з функцією сигналізації тиску заземлення;

• Ø роликова щітка має функцію автоматичного зворотного підйому;

• Ø щетина спеціальної форми, а щетина виготовлена ​​з поліпропілену та сталевого дроту, зі зносостійкістю, хорошою еластичністю, стійкістю до вигину та без пошкодження дорожнього покриття;

• Ø роликова щітка має функцію натискання на голівку щітки, а зазор між мітлою та землею можна регулювати, щоб ефективно підвищити рівень використання волосся щітки;

• Ø пневматична шина прийнята для опорного колеса, яке має хорошу амортизацію та стабільність. Опорне колесо оснащене пружиною і має функцію автоматичного повернення;

• Ø рулонна мітла з'єднується з шасі автомобіля за допомогою в'їзду в з'єднання, що зручно для монтажу та розбирання без будь-яких допоміжних інструментів. Завантаження та розвантаження можуть бути виконані однією людиною протягом 3-5 хвилин;

(Домашня, передня) високошвидкісна роликова щітка (прямий привід, опція):
Ø ширина щетини ролика: 4200 мм / 3700 мм, діаметр щетини: більше або дорівнює 915 мм; Швидкість обертання щітки: більше або дорівнює 400 об/хв;
Роликова щітка приймає каркасну структуру в цілому, з високою міцністю та хорошою надійністю;
Ø для прямого приводу використовуються подвійні гідравлічні двигуни. Двигун безпосередньо приводить шпиндель до обертання з високою ефективністю. Двигун і шпиндель гнучко з’єднані для ефективного захисту двигуна, а розбирання є зручним і швидким; Двигун приймає міжнародний відомий бренд, з хорошою продуктивністю та надійною роботою;
Ø роликова щітка може реалізувати відхилення вліво і вправо на 32 градуси;
Ø має плаваючу функцію та може автоматично вирівнюватися відповідно до дорожніх умов, щоб уникнути перешкод та зменшити вібрацію та шум;
Ротова щітка з функцією сигналізації тиску заземлення;
Ø щетинки спеціальної форми з однокристальною збіркою. Щетина змішана з поліпропілену та сталевого дроту, зі зносостійкістю, хорошою еластичністю, стійкістю до вигину та без пошкодження дорожнього покриття;
Ø роликова щітка має функцію натискання на голівку щітки, а зазор між мітлою та землею можна регулювати, щоб ефективно підвищити рівень використання волосся щітки;
Ø роликова щітка оснащена функцією автоматичного регулювання сніжного щита, а кут нахилу снігозахисного щита можна регулювати в кабіні;
Ø пневматична шина прийнята для опорного колеса для підмітання валків, яке має хорошу амортизацію та стабільність. Опорне колесо оснащено пружиною і має функцію автоматичного повернення;
Рулонний віник з’єднується з шасі автомобіля за допомогою підвісного з’єднання, яке зручно для установки та розбирання без будь-яких допоміжних інструментів, і може бути виконано однією людиною за 3 ~ 5 хвилин;

• (Домашня, фронтальна) лопата для снігу (опціонально):

• Ширина прибирання снігу: 3600 мм;

• Ø передня лопата для снігу має сегментовану (чотири секційну) конструкцію лопати та має структуру уникнення перешкод із чотирьох шатунів і поворотної пружини. Кожна пластина лопати може обійти перешкоди самостійно та автоматично;

• Ø передня поверхня лопати для снігу виготовлена ​​з високоміцної сталі; Підйом, опускання, відхилення та інші функції передньої лопати для снігу виконуються за допомогою гідроциліндра;

• Ø передня лопата для снігу та вантажівка-шасі мають режим швидкого з'єднання панельного типу і є взаємозамінними та універсальними разом із саморобним переднім валком;

• Ø передні лопати для снігу оснащені механізмом амортизації та шумозаглушення: на задній частині кожної поворотної пластини є неметалевий амортизаційний пристрій, який може повертати відвал при наїзді на перешкоди;

• Ø для відхилення передньої снігоочисної лопати використовуються два двоступеневих масляних циліндра односторонньої дії, а для підвищення терміну служби та надійності механізму відхилення встановлена ​​жорстка обмежувальна конструкція;

• Гідравлічна система відхилення оснащена двостороннім переливним клапаном для забезпечення стабільності прогину та захисту масляного циліндра;

• Ø передня снігоочисна лопата оснащена бічними протизубковими блоками для захисту снігової лопати при зіткненні з бордюрним каменем;

• Попереджувальні стовпи встановлені на зовнішній стороні передньої лопати для снігу, що допомагає водієві оцінити бічне положення лопати під час прибирання снігу.

(побутова, передня) високошвидкісна лопата для снігу:
Ширина прибирання снігу: 3700 мм;
Ø на тильній стороні поворотної пластини лопаті є шість груп прямокутних торсіонних пружинних пристроїв, які можуть повертати лезо при наїзді на перешкоди. Він належить до функції автоматичного уникнення перешкод сегментації леза (три секції), а висота уникнення перешкод більше або дорівнює 120 мм;
Ø підйом, опускання, відхилення та інші функції передньої лопати для снігу виконуються циліндром гідравлічного масла, а кут відхилення становить ± 32 градуси;
Ø кут зрізу краю лопати регулюється, а кути становлять 90 градусів, 85 градусів і 80 градусів відповідно для адаптації до різних умов прибирання снігу.
Ø переднє лезо снігоочисної лопати виготовлено зі зносостійкої сталі з хорошою жорсткістю;
Ø передня лопата для снігу та вантажівка шасі мають режим швидкого з’єднання панелі, є взаємозамінними й універсальними з переднім внутрішнім валковим лопатою та лопатою для снігу xc3600;
Ø передня лопата для снігу має цілісну зварювальну конструкцію, а пластина лопати має обтісну дугу, що сприяє плавному скиданню снігу збоку на високій швидкості;
Ø передня верхня частина передньої снігоочисної лопати обладнана снігозатримувачем для запобігання потрапляння снігового туману, що утворюється при швидкісному прибиранні снігу, на лобове скло кабіни;
Ø для прогину передньої снігової лопати використовуються два масляних циліндра, а для підвищення терміну служби та надійності відгинального механізму встановлена ​​жорстка обмежувальна конструкція; Гідравлічна система відхилення оснащена перехресним переливним клапаном для забезпечення стабільності прогину та захисту масляного циліндра;
Попереджувальні стовпи встановлені на зовнішній стороні передньої лопати для снігу, що допомагає водієві оцінити бічне положення лопати під час прибирання снігу.
Виступаючий блок захисту від зіткнення розташований під зовнішньою стороною передньої лопати для снігу, щоб запобігти прямому удару корпусу лопати про край дороги.

10, Режим роботи
Снігоприбиральна машина використовує режим керування «контролер плюс дисплей плюс може шина з кнопковою ручкою».Обертання роликової щітки, підйомна дія роликової щітки (снігової лопати), дія відхилення роликової щітки (снігової лопати), дія натискання роликової щітки, дія регулювання перегородки роликової щітки, обертання диска розкидача, ланцюга скребка розкидача тощо можна виконувати в кабіні. , а робота з роликовою щіткою завершується за допомогою ручки робочої коробки та перемикача. Операція розподілу інтегрована в екран дисплея, що робить операцію більш простою та гнучкою. Управління транспортним засобом здійснюється двома керуючими пристроями, один в кабіні, а інший на панелі керування з лівого боку передньої частини автомобіля.
Операційна коробка кабіни. Він розташований поруч з важелем перемикання коробки передач з правої сторони основного сидіння водія і в основному використовується для роботи щіткою, лопатою для снігу та розкиданням.
дисплей. В основному він використовується для розкидання, налаштування параметрів розкидання, операції поливу (опціонально), підказки про помилку, запиту введення-виводу, вибору режиму тощо.
Операційна коробка за межами кабіни. Він розташований на лівому кронштейні кріплення щітки лопати транспортного засобу і в основному використовується для розбирання лопати (щітки).

Малюнок 1: Схема операційної коробки в кабіні

Малюнок 2: розташування робочої коробки поза кабіною

Основні технічні параметри

Mце переваги
1.Чудова продуктивність
Працювати одночасно. Роликова щітка і розпилювач можуть працювати одночасно, і одночасно можна досягти найкращої продуктивності.
Двигун і масляний циліндр керуються незалежно. Мотор роликової щітки живиться маслом від головного насоса, а всі дії масляного циліндра живляться маслом від шестеренного насоса. Він працює автономно і не заважає один одному, щоб гарантувати, що підйом масляного циліндра, його відхилення та інші дії можна керувати незалежно в разі аварійного уникнення перешкоди.
Занурений двигун і захисна конструкція. Шпиндель роликової щітки приводиться в рух безпосередньо від гідравлічного двигуна, а між гідромотором і монтажним сідлом встановлюється підшипник, який може ефективно зменшити вплив вібрації шпинделя на гідромотор під час прибирання снігу та продовжити термін служби гідравліки. двигун.
Гідравлічний двигун безпосередньо вставляється в оправку роликової щітки, має компактну конструкцію, коротку відкриту відстань гідродвигуна, а відкрита частина забезпечена захисним кожухом, що ще більше знижує ймовірність пошкодження гідромотора при зіткненні між роликова щітка і бордюр.

Конструкція каркаса з роликовими щітками. Рама роликової щітки має закриту структуру каркаса, а спереду встановлена ​​стяжка, яка має хорошу міцність конструкції, раму нелегко деформувати, а роликова щітка працює плавно.

2.Sвищий за якістю
Висока комплектація аксесуарів. Ключовими основними компонентами є відомі бренди в країні та за кордоном, такі як гідравлічний насос, гідравлічний клапан, двигун, електричні компоненти керування тощо.

3.Безпечний і надійний
Оснащений системою голосової сигналізації. Він може надсилати різноманітні голосові сигнали тривоги та сповіщення під час роботи.
Оснащений світловою сигналізацією. Попереджувальні лампи встановлені з обох боків головки роликової щітки. Під час роботи вночі або в умовах поганої освітленості вмикайте попереджувальні вогні, щоб нагадати заднім і бічним транспортним засобам, а також пішоходам звернути увагу на безпеку.

Конструкція передачі шпинделя двигуна. Підйомний контур гідравлічної системи оснащений балансирним клапаном для запобігання вибуху труби та забезпечення безпеки персоналу.
Фільтрація високого тиску. Гідравлічна система оснащена фільтруючим пристроєм високого тиску для забезпечення довготривалої надійності роботи системи.

4. Різноманітні функції
Корисна модель має функції прибирання снігу, прибирання снігу лопатою, розкидання твердого снігоплавника тощо.
